GDブレース(耐震壁補強)｜グランデータ株式会社

<商品の特徴>
■建物の外壁等を壊すことなく、直接外部から施工出来る外付けタイプの筋交い金物。
■室内壁は壊さず施工する為、施工短縮で補強が行えます。
※最短1日～3日程度

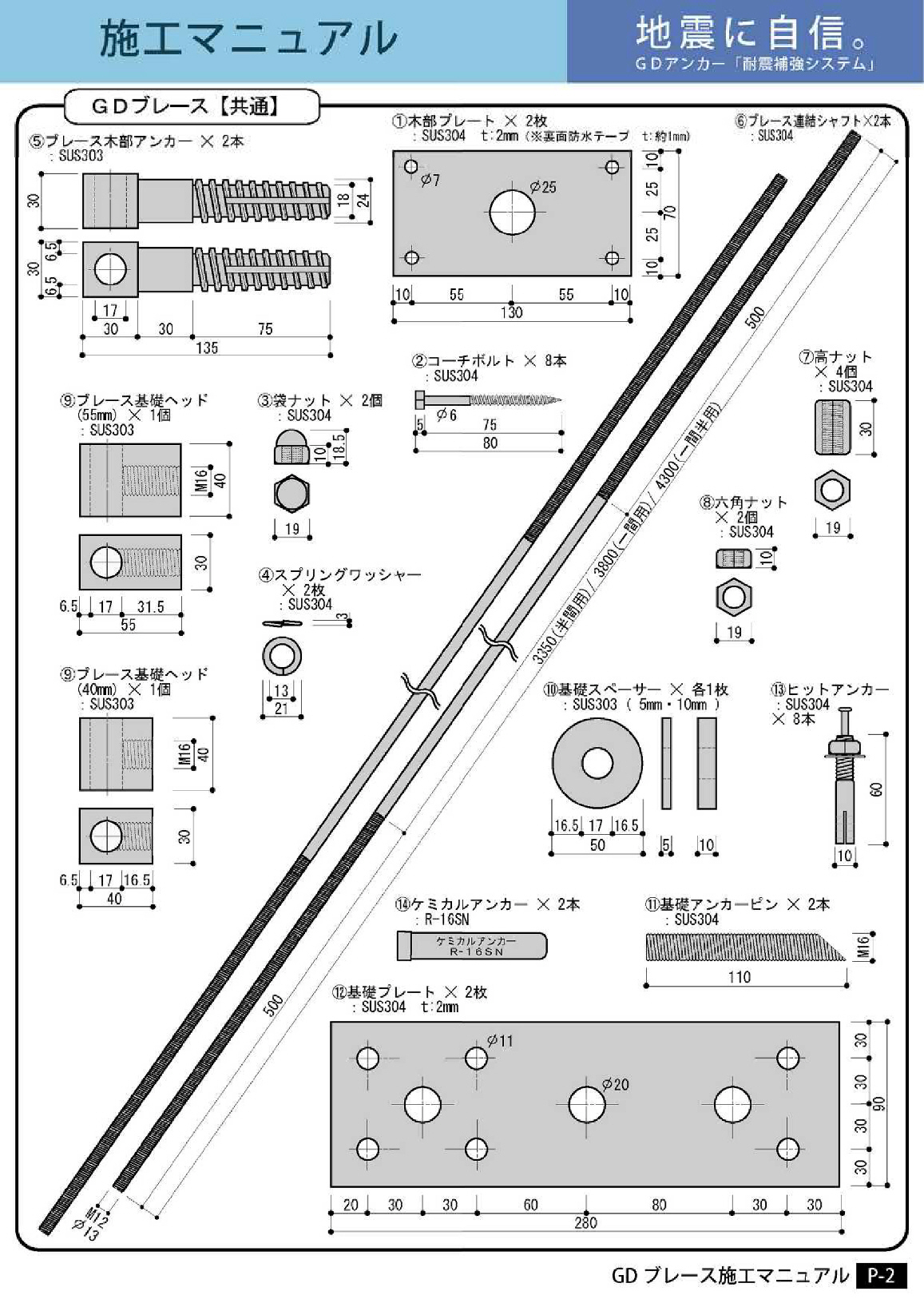

■GDアンカーを応用した商品で、材質等は同様(SUS304・303)を使用。

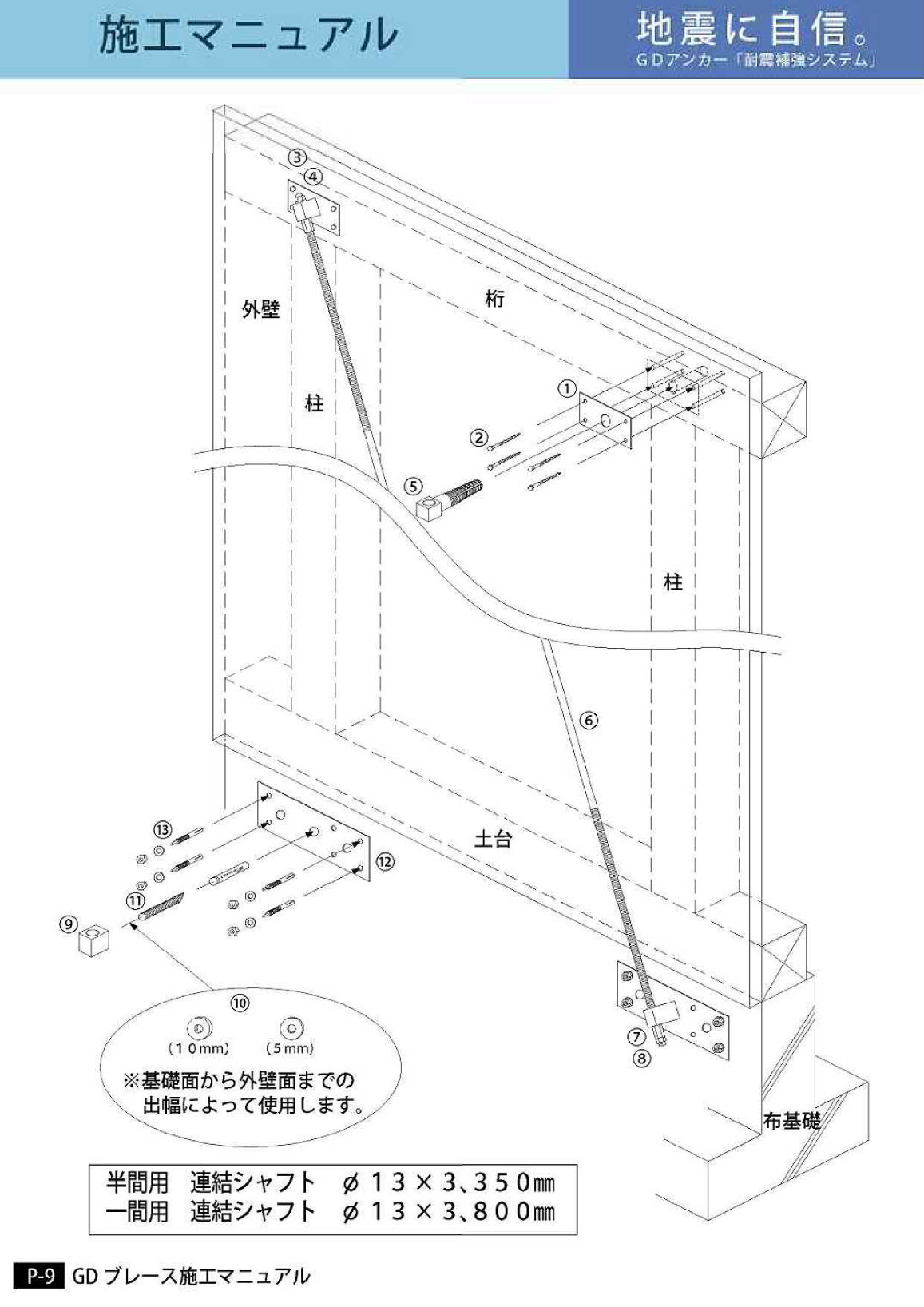

■コンクリート造の基礎と梁(桁胴差し)を、太さ13mmのステンレスシャフトで連結。

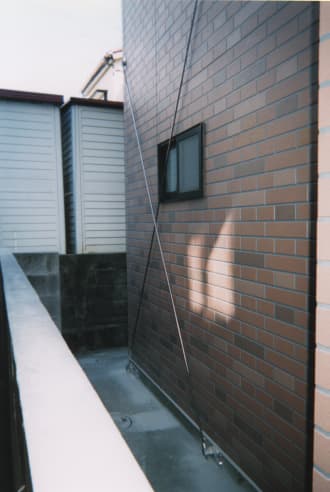

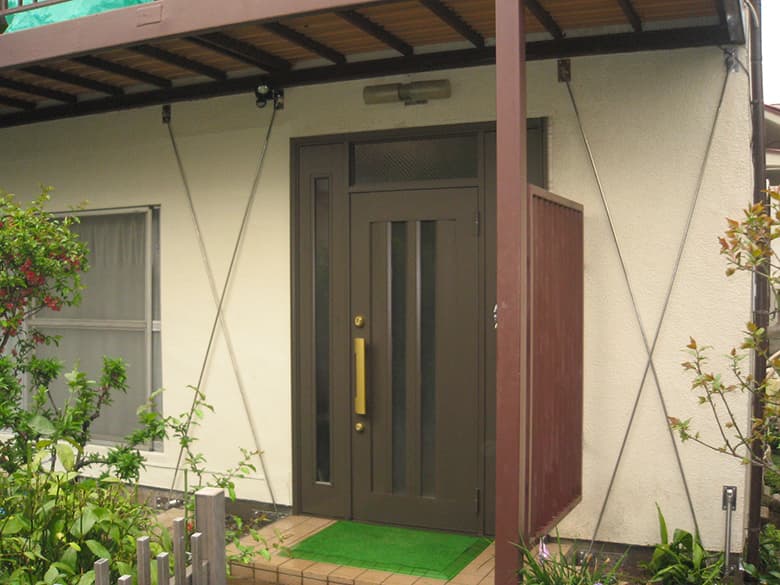

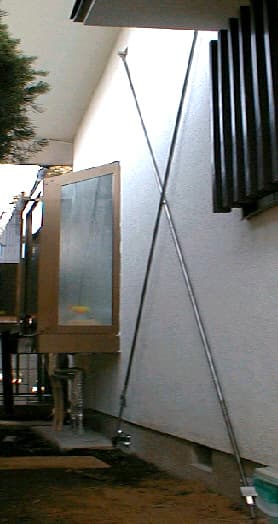

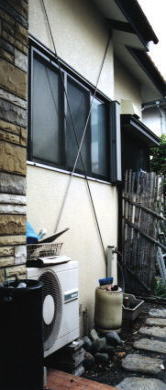

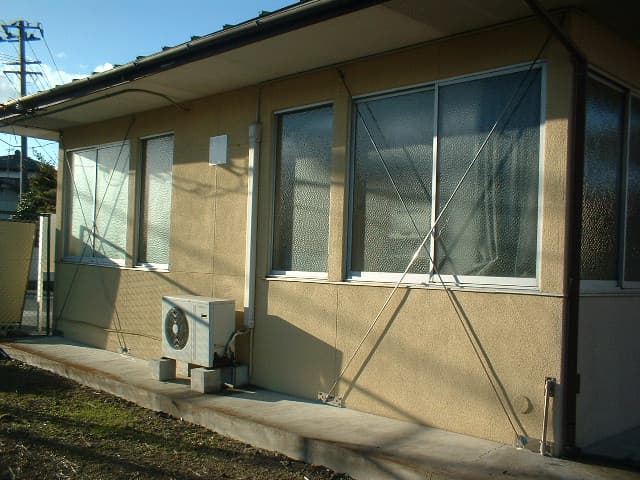

■引っ張り力に作用し圧縮力には作用しないため、たすき掛けが標準施工。
■半間用(3尺)と一間用(6尺)があります。間口4尺5寸には6尺用をカット。

<主な用途と設置箇所>
■面材(構造用合板)や、木製の筋交い等による耐力壁の補強が出来ない場合。
■採光等の問題で開口部を塞いでの増壁が出来ない場合。

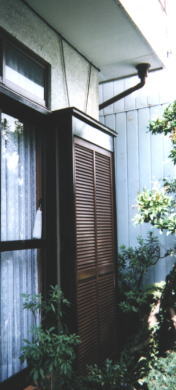

■浴室・トイレ等の高窓の面格子の内側や、戸袋部分にも取付けが可能。

<商品の性能>
■GDアンカーと同様に特許取得済の商品です。
特許(第3241606号)
■基準耐力(壁強さ倍率)
2.80kN/m(基準剛性550kN/rad/m)
※反力プレート(木部スペーサー)使用の場合)。
3.19kN/m(基準剛性490kN/rad/m)
※ラスモルタルに直接取付けた場合。
■性能試験(剛接架構加圧試験)工学院大学
