大スパン用ジョイント式トラス材『マルチトラスB』

外装
片流れ式から合掌式/切妻式まで「素屋根・仮設屋根」に最適なジョイント式大空間用作業足場
マルチトラスBは、ピンを差し込んでユニットとして使用する素屋根・仮設屋根に最適なジョイント式大空間用作業足場です。

「素屋根・仮設屋根」だけでなく、設計条件によりますが、25m飛ばせるので、大スパンで強度のある「作業ステージ」、「移動構台」、「渡り通路」など様々な用途に使用することができます。

枠型のマルチトラスBは、部品点数が少なく、簡単な組み立てで施工でき、工期短縮に貢献します。

【用途】

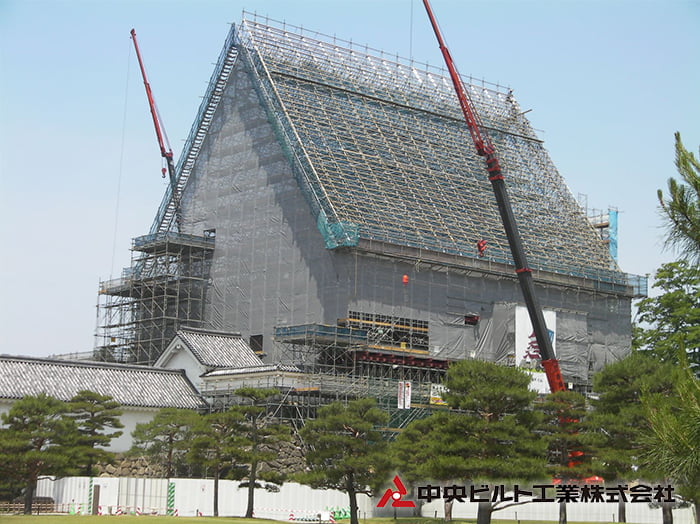

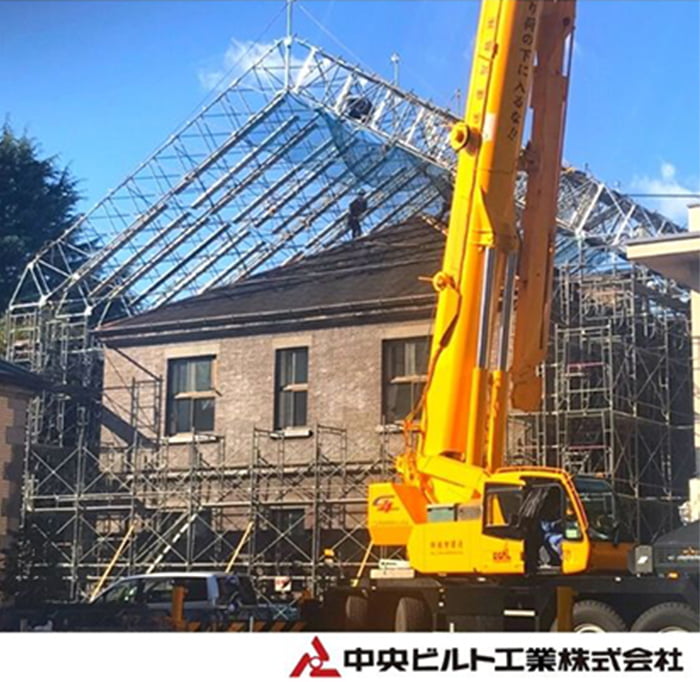

■全天候型片流れ式素屋根・合掌式/切妻式素屋根・山形式・円形式仮設上屋

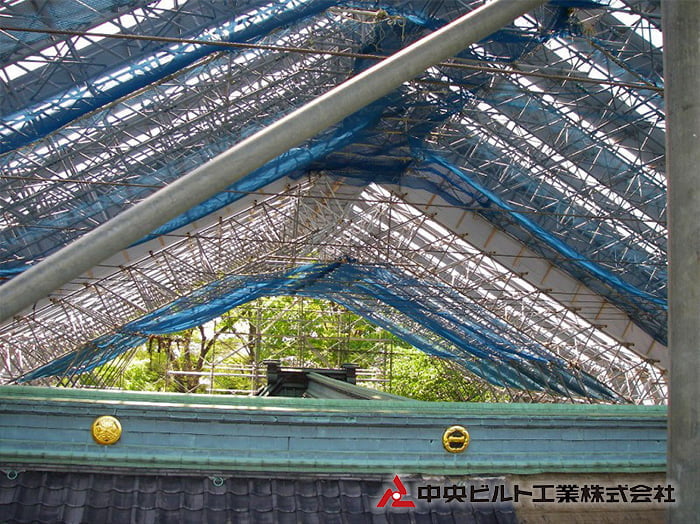

■大空間の素屋根・仮設屋根・天井用作業足場、移動式構台
■仮設連絡用通路、渡り桟橋
■資材置き場としての構台

【組み立て】
■長手(スパン)方向
・フレーム上下弦材の両端部に設けたピン穴に直ジョイントを被せ、1ヵ所4本のマルチピンを取り付けます。
■列(幅)方向
-水平面
・フレーム上下弦材に設けたブレースピンに各々×ブレースを取り付けます。
-垂直面
・B-12用はフレーム束材に設けたピン穴にX取付ボルト・ナット、B-6用はフレーム上下弦材に緊結金具を用い、倒れ止めブレースを取り付けます。
