株式会社アークデータ研究所より、構造図面作成プログラム『ASDRA』のご紹介です。

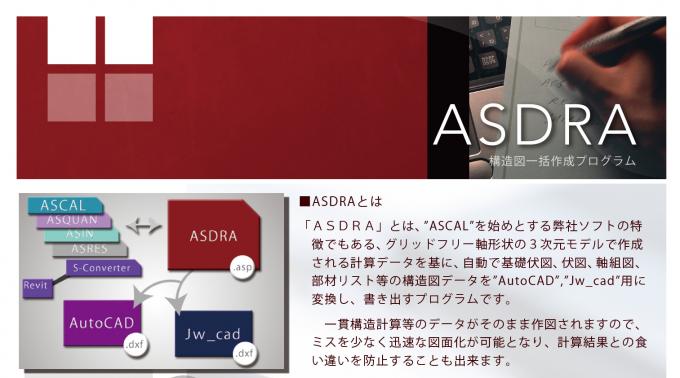

「ASDRA」とは、”ASCAL ”を始めとする弊社ソフトの特徴でもある、グリッドフリー軸形状の3次元モデルで作成される計算データを基に、自動で基礎伏図、伏図、軸組図、部材リスト等の構造図データを”AutoCAD ”,”Jw_cad ”用に変換し、書き出すプログラムです。一貫構造計算等のデータがそのまま作図されますので、ミスを少なく迅速な図面化が可能となり、計算結果との食い違いを防止することも出来ます。



<特長>
■躯体レベルの表示が可能
■部材リストの図面形式の選択が可能
■伏図の線種を使い分けることができます。
■他社一貫構造計算を読み込めば図面作成が可能です。

▶『ASDRA』の詳細ページはこちら


>>> 株式会社アークデータ研究所の製品一覧はこちらをクリック <<<


出典:株式会社アークデータ研究所 建材ナビ・スタッフからのコメント 今回ご紹介した製品は、Aspace 製品の一貫構造計算ソフト『ASCAL』と連動する場合、一貫構造計算データが、そのまま作図データになったり、計算結果を即図面化することが可能になるそうです。興味を持たれた方は、カタログや製品ページをチェックしてみてください。
