2024年7月末、既設コンクリートブロック塀のリフォームにあたり、ストレートピン工法の木べえさんを納品しました。今回は、この「ストレートピン工法」を紹介いたします。

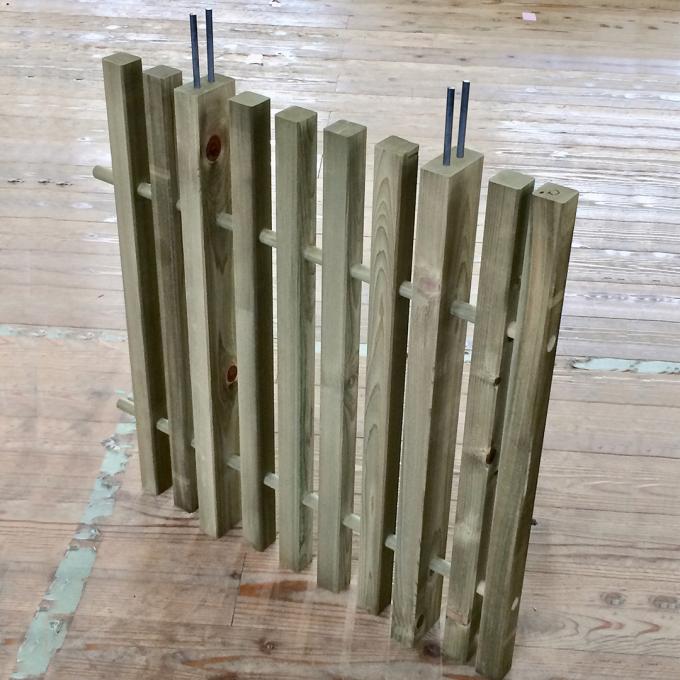

上の写真、天地を逆さに撮しています。4本のツノのような突起がストレートピンで、φ9mmの鉄丸棒でできています。

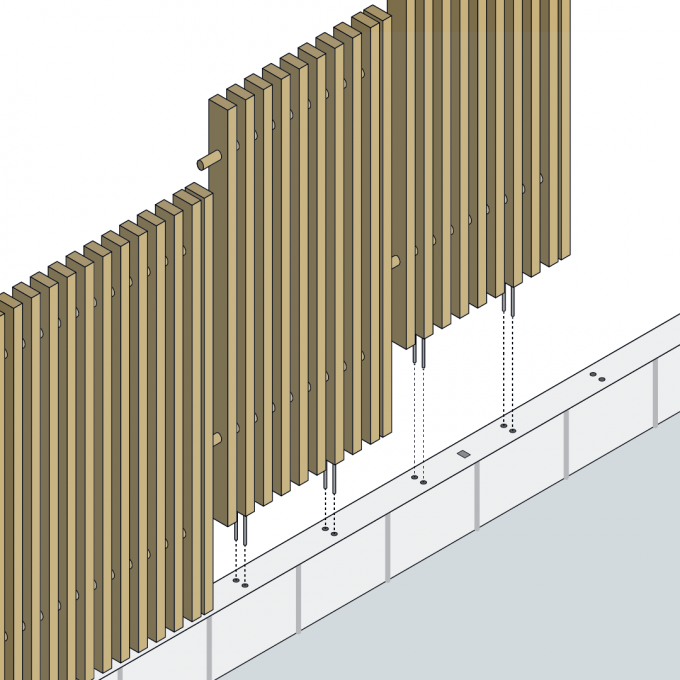

上のイラストのように、既設のコンクリートブロック塀や、布基礎に立てていきます。
既設のコンクリートブロック塀や布基礎の天面には横金が通っているので、それを寸断することなく、容易に木製フェンスに立て替える方法として、このストレートピン工法は考案されました。(特許6767552)

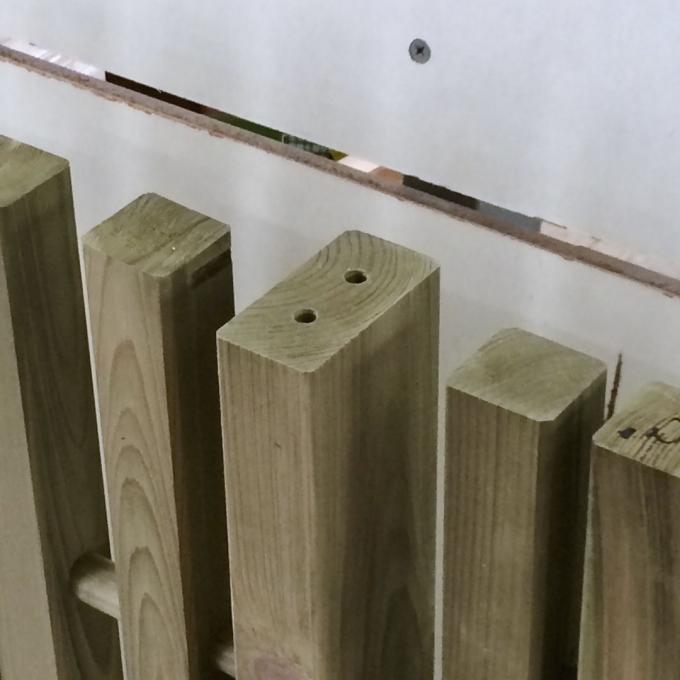

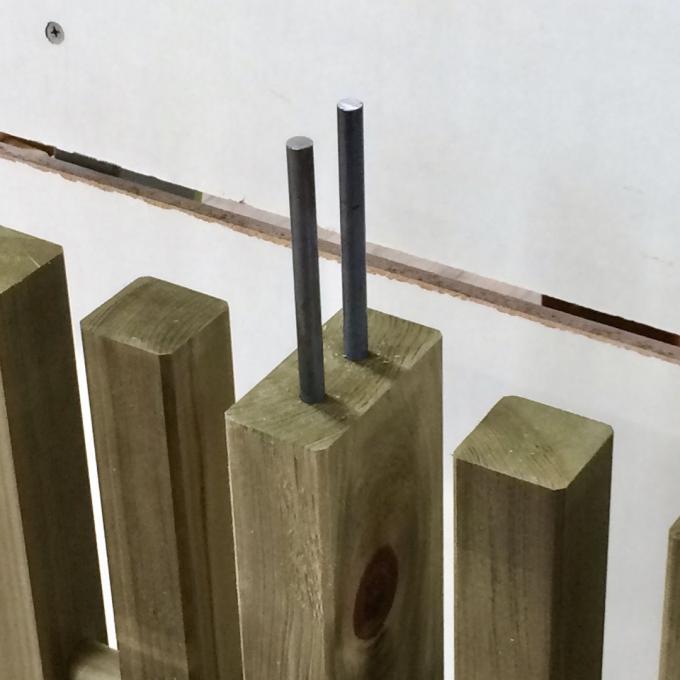

上の写真のように、木べえさんの太い支柱の底面に2箇所ずつ穴を開けて、鉄丸棒のストレートピンを差し込みます。

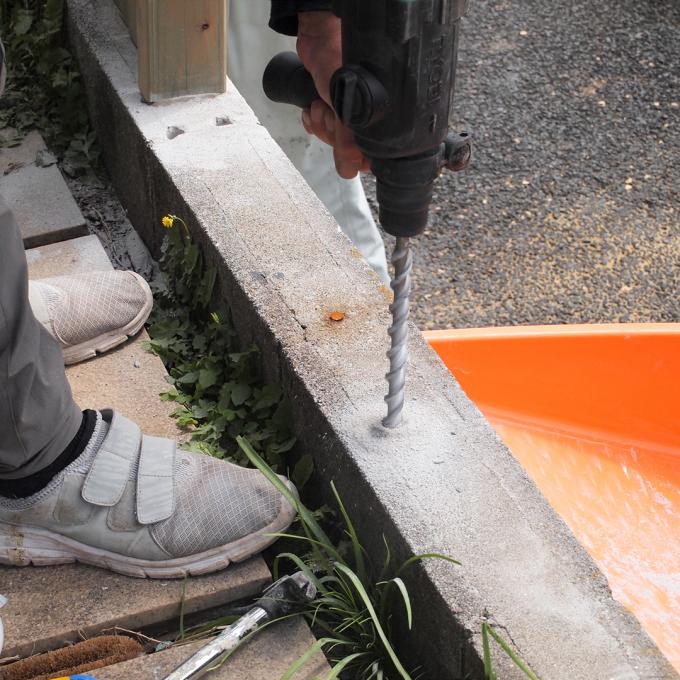

既設のコンクリートブロック塀や布基礎に、大きめの穴を開けて、無収縮モルタルを流し入れます。

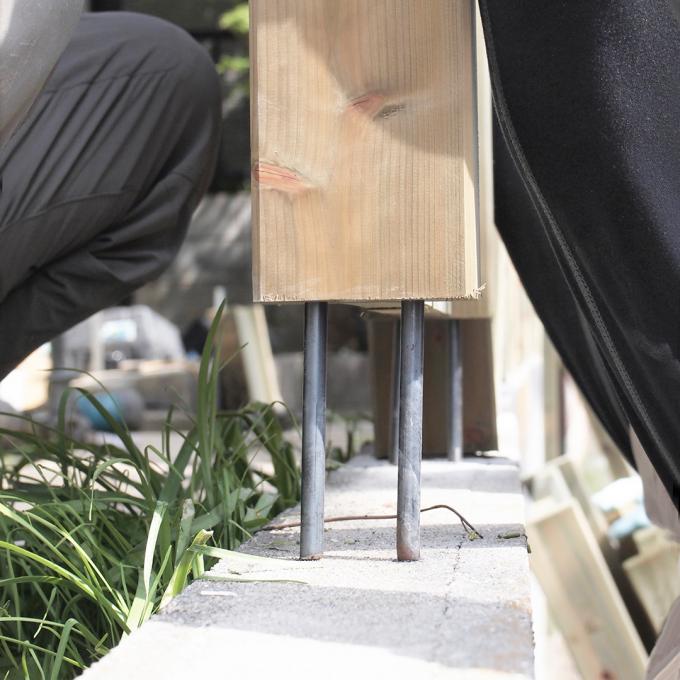

穴に木べえさんのストレートピンを差し入れて立てます。

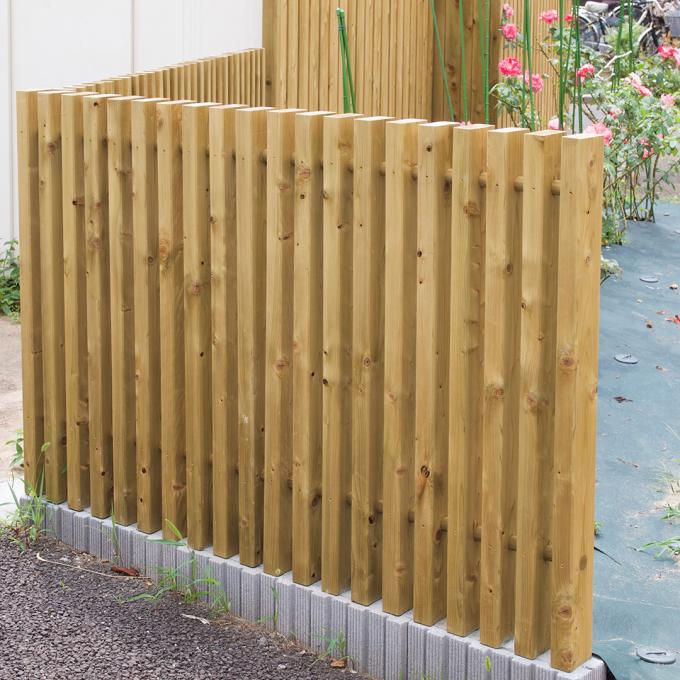

このストレートピン工法の木べえさん、太い支柱の間は、縦格子でも目隠しでもいろいろなデザイン、バリエーションができます。
他の納品事例もご覧ください。



今回の納品先は遠方の施工現場でしたので、配送業者、現場監督と密に連絡を取り合って、安全かつ経済的な方法で搬送しました。

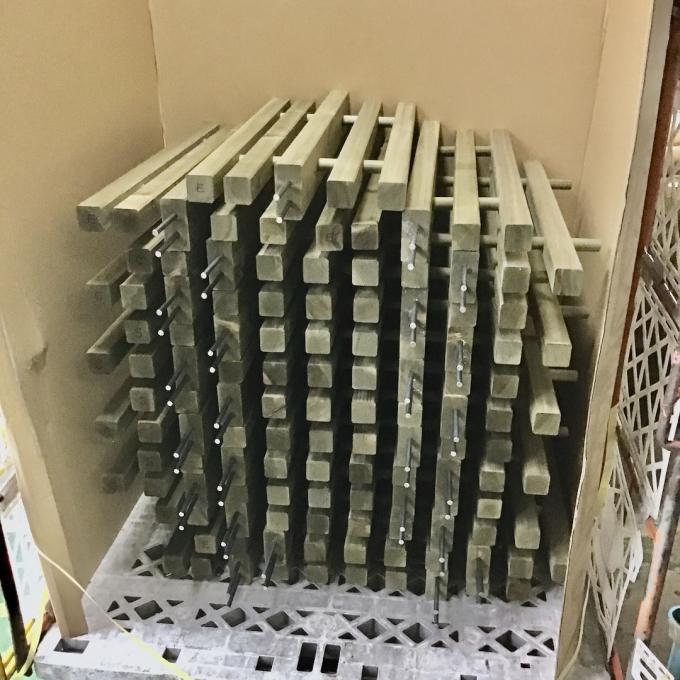

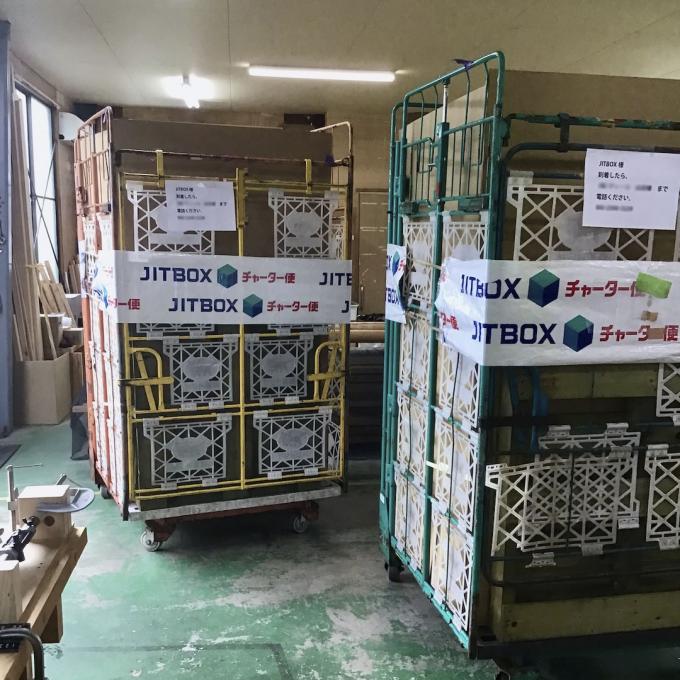

上の写真は、荷造りと出荷の様子です。行ってらっしゃ〜い。
