サンワイズの複層ガラスは、工場内のクリーンルームにて、厳格な品質管理に基いて生産してしています。また、サイズはもちろんのことガラスの種類や構成など、さまざまな種類の複層ガラスをオンライン生産・オフライン生産を組み合わせて柔軟な体制で生産しています。一般的なアルミスペーサーを使用したものから、ウォームエッジスペーサーを使ったもの、さらには発熱ペアガラスまで、様々なバリエーションの複層ガラスを用意し、使用される環境条件に応じて最適な商品をご提案致します。

■大量生産可能な体制

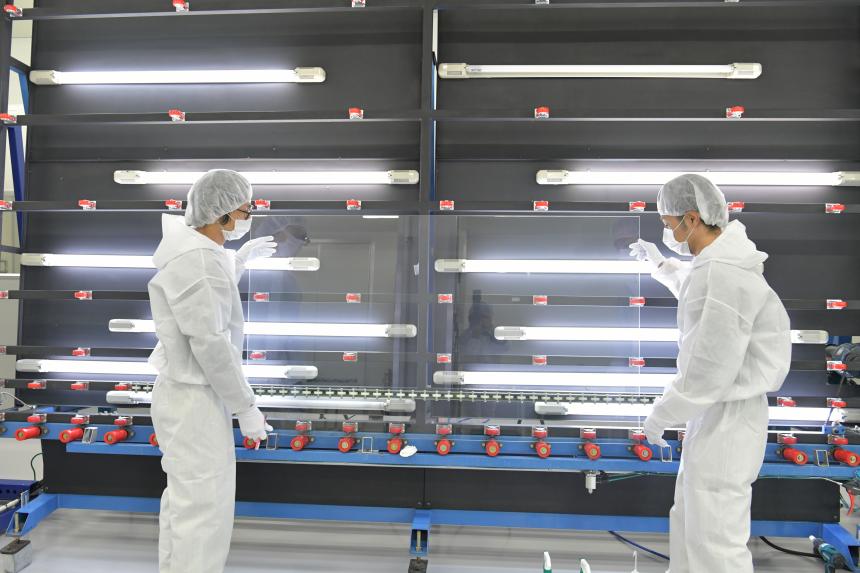

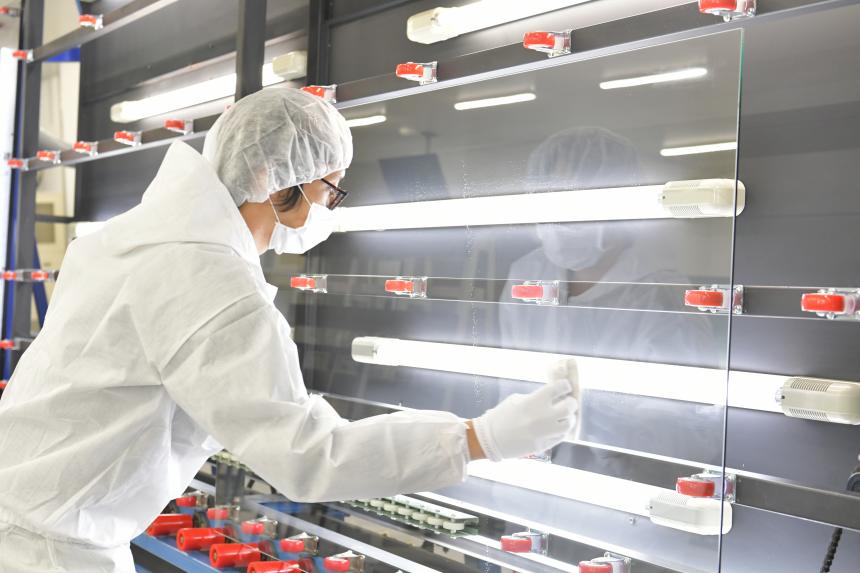

クリーンルーム内に複層ガラス製造ラインを導入。柔軟な生産体制をとり、オンライン生産・オフライン生産を組み合わせて、最短の方法で複層ガラスを生産します。

■徹底した品質管理
複層ガラス内部に入り込む不純物をカット。また、一般ペア、Hiペア、Sxペアにつきましては、内部結露に対して10年間保証致します。
※内部結露に対する10年保証の対象につきましては当社規定によります。詳細は当社ウェブサイト「資料集」に掲載されています。

■小サイズ小ロットから
製造ラインから外れるために嫌われる小サイズの複層ガラス。サンワイズではでは最小寸法100mm×100mmから製作、しかも小ロットにも対応致します。また、面積は4㎡まで、重量は120Kgまでの比較的大きなサイズにも対応致します。
(小サイズ、大サイズとも構成するガラスの厚みやガラス重量によって製作可能寸法は異なります。)

■汎用品から高機能品まで
一般的なアルミスペーサーを使用した複層ガラスから、ウォームエッジスペーサーを使用することで断熱性能を高めたもの、さらには真空ガラスを用いた複層ガラスや発熱複層ガラスまで、予算・用途に応じて、自由にお選び頂けます。

◇◇複層ガラスラインナップ◇◇

■一般ペア
アルミスペーサーを使用した一般的な複層ガラス
■Hiペア
樹脂スペーサーを使用した複層ガラス
■Sxペア
真空ペアガラスを使用した高断熱複層ガラス
■発熱ペア
ヒーター入りの複層ガラス
■ブレストペア オプション
呼吸する複層ガラス
■G-SQUARE
ガラス冷蔵庫用 高断熱複層ガラスパネル


小ロットの試作などにも柔軟に対応致します!
「こんなことはできないか」など、お気軽にご相談ください。

― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ― ―

一般ペアは、アルミスペーサーを使用した一般的な複層ガラスです。
Low-E ガラスを組み込んで断熱効果をさらに高めたり、合わせガラスを取り入れて防災・防犯効果を高めるなど、用途に応じて使用するガラスの組み合わせを自由にお選び頂けます。

※ 強化処理・飛散防止フィルム貼り・UVカットフィルム貼りなどにも対応致します。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

Hi ペアは、樹脂スペーサーを使用した複層ガラスです。
アルミスペーサーと比べてスペーサー部分(透視部の端部)の断熱性能も高くなっています。一般ペアと同様、用途に合わせて使用するガラスを自由に組み合わせることができます。

※ 強化処理・飛散防止フィルム貼り・UVカットフィルム貼りなどにも対応致します。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

Sxペアは、真空ペアガラスを使用した高断熱複層ガラスです。
複層ガラスに真空ペアガラスを組み込むことにより、通常の複層ガラスでは得られない高い断熱性能を実現します。スペーサーには樹脂を使用し、ガラス周縁部の結露低減も図っています。

※真空ペアガラスは、日本板硝子株式会社のスペーシアを使用します。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

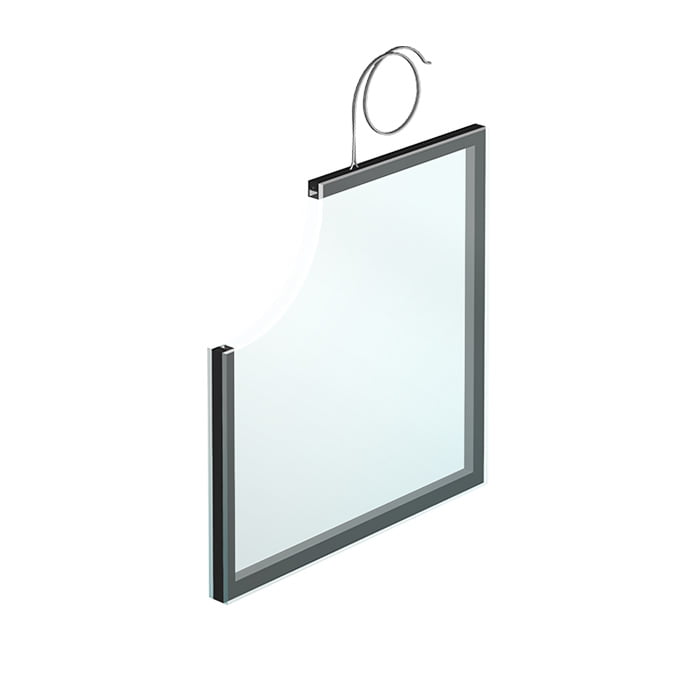

発熱ペアは、複層ガラスの中空層側に導電膜を蒸着し、導電用の電極を設け、電極間に通電することでガラスを強制的に暖める、ヒーター入りのペアガラスです。導電膜はほぼ透明で、電極もガラス面には露出しておりませんので、すっきりした視界を確保できます。

※熱処理強化・飛散防止フィルム貼りなどにも対応致します。

■片面ヒーター
低温側の温度がほぼ一定に保たれた環境でご使用下さい。ヒーター面が暖温側に来るう
に設置して、暖温側雰囲気温度よりも若干高くなるようにガラスを暖めて、露点温度に達しても強制的に結露を防ぎます。

■両面ヒーター
環境試験室など、庫内の温度変化が著しい場合にご使用下さい。庫内の温度上昇にガラスがついていけずに、庫内側が結露してしまう場合には、庫内外両面の結露対策が必要となります。

電源装置(オプション)
ACパワーコントローラー をご用意しております。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

「呼吸する複層ガラス」ブレストペアとは
" ブレストペア" は、ウォームエッジスペーサーを使用した複層ガラスに" スイススペーサー・エアー" を組込んだ複層ガラスです。
" スイススペーサー・エアー" は、特殊な膜構造を持つ金属スリーブで、外気と導通しながらも中空層に水蒸気が蓄積するのを防ぎ、内部結露の発生を防ぎながら中空層の膨張を抑えるアイテムです。

一般的な複層ガラスは、ガラスとガラスの間にある層( 中空層) が完全に密封されています。日中、気温が上昇すると中空層内の空気が暖められて膨らみ、ガラスが歪んでしまうので反射する映像も歪んでしまうのです。また、複層ガラスの中空層は気圧の変化によっても膨らんだり痩せたりします。登山した時に、お菓子の袋やペットボトルがパンパンに膨らんでしまうのと同じ原理です。この気圧の変化も反射映像を歪めてしまう原因の一つです。

■標高1000m以上の高所でもそのまま使用できます。
■封止部の負荷を抑え、長期にわたって複層ガラスの機能と品質を保ちます。
■中空層が膨らむことによる、反射像の歪みを抑えます。
■スイススペーサー・エアーが中空層に見えることは無く、外観を損なうことがありません。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

「G-SQUARE」は、組み立て式プレハブ冷蔵庫を内部の見えるデザインにできる複層ガラスパネルです。「迅速な施工」や「自由なレイアウト」といった、従来の断熱パネルシステムのメリットはそのままに、パネルの組み合わせ・アレンジ次第でレイアウトと使い方がさらに広がります。また、その性能にも高い評価を頂いております。優れた断熱・遮熱性能で高い冷却効果を実現しています。

■0.5 坪の小型から100 坪クラスの大型レイアウトも
基本は900 ㎜幅の断熱パネルと複層ガラスパネルのモジュールによる組み合わせで、0.5 坪の小型冷蔵庫から対応。全面ガラス張りの冷蔵庫にしたり、壁パネルの一部をガラスパネルにするなど、客様の要望にあわせて自由に設計できます。

■迅速・確実な施工を約束
床パネル・天井パネル・壁パネル・ガラスパネル、これらのモジュール化されたパネルを組み立てるだけですから、お客様の要望に合ったレイアウトを迅速・確実に施工いたします。

ガラス冷蔵庫の構造は、一般の組み立て式プレハブ冷蔵庫の構造と共通です。この組み立て式プレハブ冷蔵庫の壁パネルの全部または一部を複層ガラスパネルに差し替えることで、簡単にガラス冷蔵庫が出来上がり、ディスプレイ効果に優れた店舗デザインを演出することができます。

L 字型や、アイランド型、部屋の形にあわせて柔軟なレイアウトが可能です。
図面作成・イメージイラスト制作など、お気軽にご相談下さい。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

■品質とスピード
サンワイズの複層ガラスのほとんどは、徹底した品質管理の下で社内製作をしています。また、社内の結露試験室において結露性能の比較を行い、その情報をホームページにアップしています。一品一様のお客様の要望へスピーディーに対応する、そんな環境が整っています。

■施工のしやすさ
サンワイズの「窓」は、工事する人の立場に立って設計されています。たとえば、ほとんどの「マド」は、片側の形材を反対側の形材で引っ張り込んで固定する方式を採用。下地なしでパネルへ設置することが出来ます。また、面板は工場で枠に固定して出荷しますので、現場でのガラス工事も必要ありません。

■豊富な種類
クリーンルームや各種試験設備で要求される様々なニーズに対応するべく、アルミ・樹脂・ステンレスの各種窓枠を用意し、シングルガラスや樹脂面板、さらには複層ガラスや発熱ペアガラスなどの高機能ガラスにまで対応しています。取付け相手であるパネルの厚みにも豊富なバリエーションで対応しています。

◇F I X 窓・引き違い窓シリーズ◇

■F X
リーズナブルで使いやすい!アルミ枠F I X 窓
■FW
複層ガラスが入れられ多用途!アルミ枠複層FIX窓
■MF
遮光部屋の窓に最適!蓋付窓
■PX
なるべく安く結露を軽減!樹脂枠F I X 窓
■P W
より結露防止でさらに衛生的!樹脂枠複層F I X 窓
■FZU
耐薬品・耐候性かつ壁厚自由!ステンレス枠FIX窓
■DF
簡易点検窓に最適!点検扉
■様々な種類のガラス
瞬間調光ガラス、複層ガラス等、便利なガラスをご紹介します。
■引き違い窓
様々なアルミサッシメーカーの引違い窓や、樹脂枠の引き違い窓も取り扱っており
ます。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

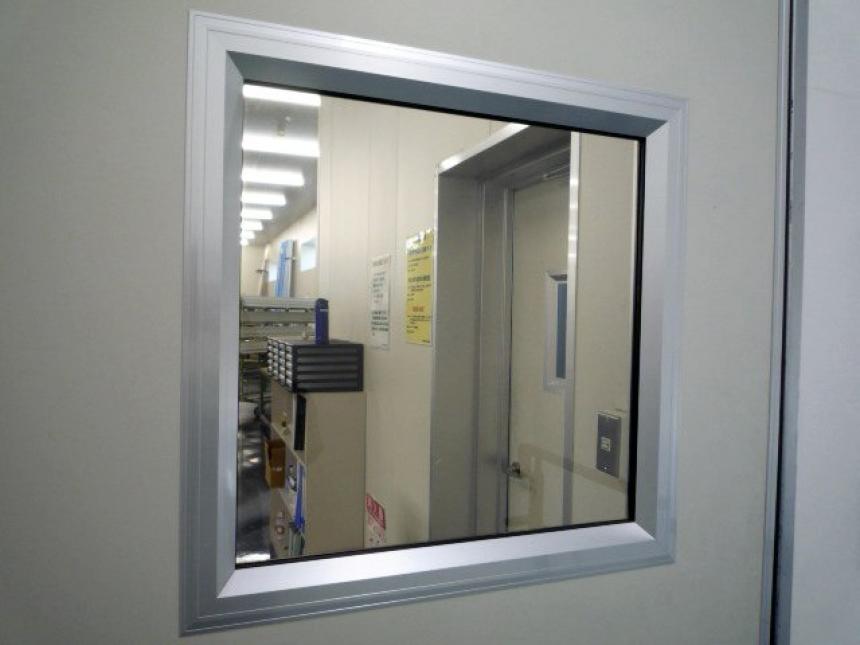

枠の両側がテーパー形状になっているアルミ枠のシングルガラス用FIX窓です。30㎜、40㎜、42㎜、44㎜、50㎜の壁やドアに対応します。現場でのガラス工事も不要で、壁やドアへの取付けも簡単。使い勝手のよいFIX窓です。

■枠の両側はテーパー形状でHACCPに対応
■窓枠同士を引っ張り込むようにして固定するので、開口周りに下地は不要
■面板は工場で枠に固定して出荷するので、現場でのガラス工事が不要
■ガラスのほかポリカやアクリルなどの樹脂板にも対応
■オプションで各種フィルム貼りにも対応

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

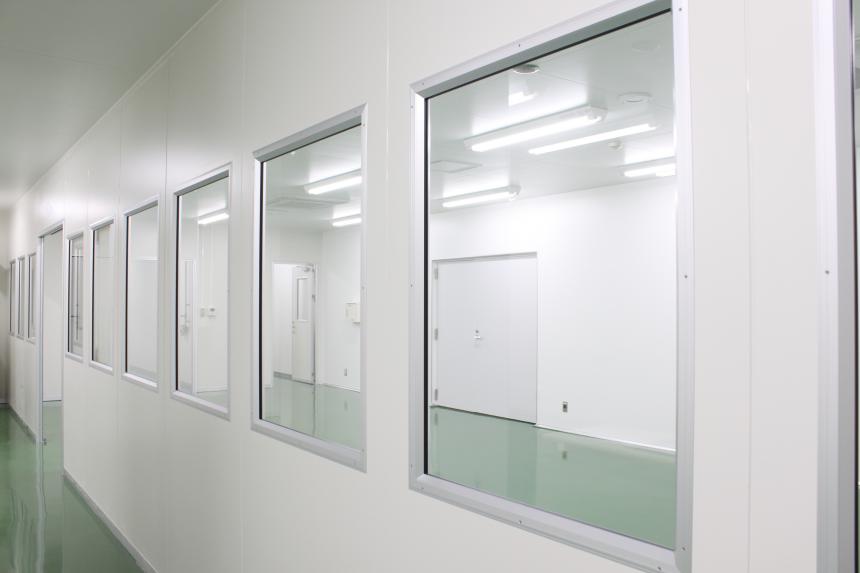

FX型FIX窓枠とほぼ同じ形状で、複層ガラスや8㎜以上の厚みの面板を入れることができます。壁やドアへの取付けも簡単。ガラス工事が不要なのもFXと同じです。

■枠の両側はテーパー形状でHACCPに対応
■窓枠同士を引っ張り込むようにして固定するので、開口周りに下地は不要
■面板は工場で枠に固定して出荷するので、現場でのガラス工事が不要
■オプションで各種フィルム貼りにも対応

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

動物飼育室など、普段は遮光が必要な部屋の窓に使用する開閉蓋付きのFIX窓です。開閉蓋にはマグネットキャッチを使用し、パッキンに密着して閉まります。開閉蓋の表面材は壁やドアにあわせて自由に選択できます。

■フランジがついているので、金属製パネルなら補強なしでの設置が可能
■フランジは表側、裏側で選択可能
■面板はガラスやアクリル・ポリカ・PETなど自由に選択可能
■表面材もドアや壁の色に合わせて選択可能

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

枠の両側がテーパー形状になっている樹脂製のシングルガラス用FIX窓です。外観は金属製を思わせる重厚な仕上がりで、現場でのガラス工事も不要。開口回りへの下地も不要で、40㎜から44㎜の厚みの壁やドアへの取付けが簡単にできる便利な樹脂枠FIX窓です。

■塩ビ製でも安っぽさを感じさせない重厚な仕上がり
■枠の両側はテーパー形状でHACCPに対応
■窓枠同士を引っ張り込むようにして固定するので、開口回りに下地は不要
■面板は工場で枠に固定して出荷するので、現場でのガラス工事が不要
■オプションで各種フィルム貼りにも対応

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

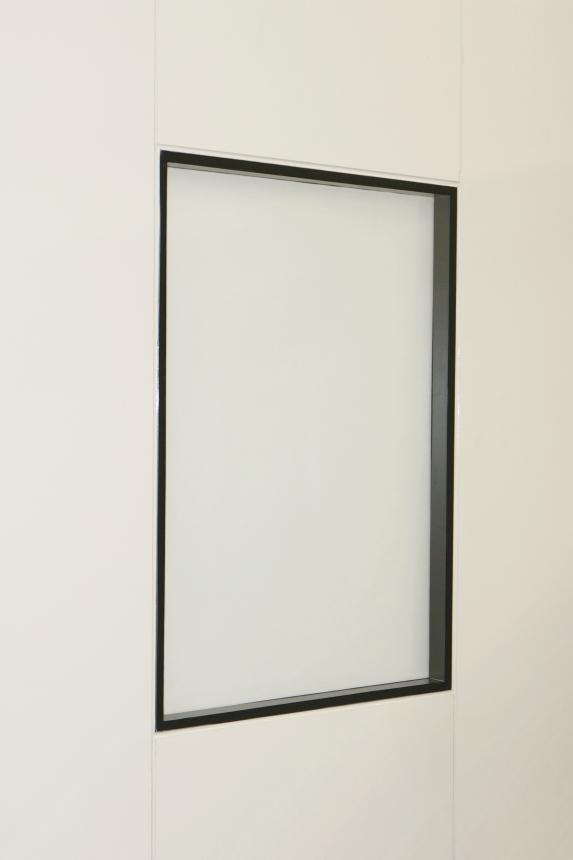

オール樹脂製の複層ガラスFIX窓です。使用する複層ガラスのスペーサーにも樹脂を使い、断熱性能を高めています。40～44㎜の厚みの壁・ドアに対応するPW40と、50㎜に対応するPW50があります。一般的な2枚ガラスのペアガラスから、3枚、4枚のガラスを使った複層ガラスや、ヒーター入りの発熱ペアなど、使用する複層ガラスを用途に合わせて指定することができます。

■熱伝導率の低い樹脂製なので、枠の結露を防止※
■窓枠同士を引っ張り込むようにして固定するので、開口周りに下地は不要
■面板は工場で枠に固定して出荷するので、現場でのガラス工事が不要
■オプションで各種フィルム貼りにも対応

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

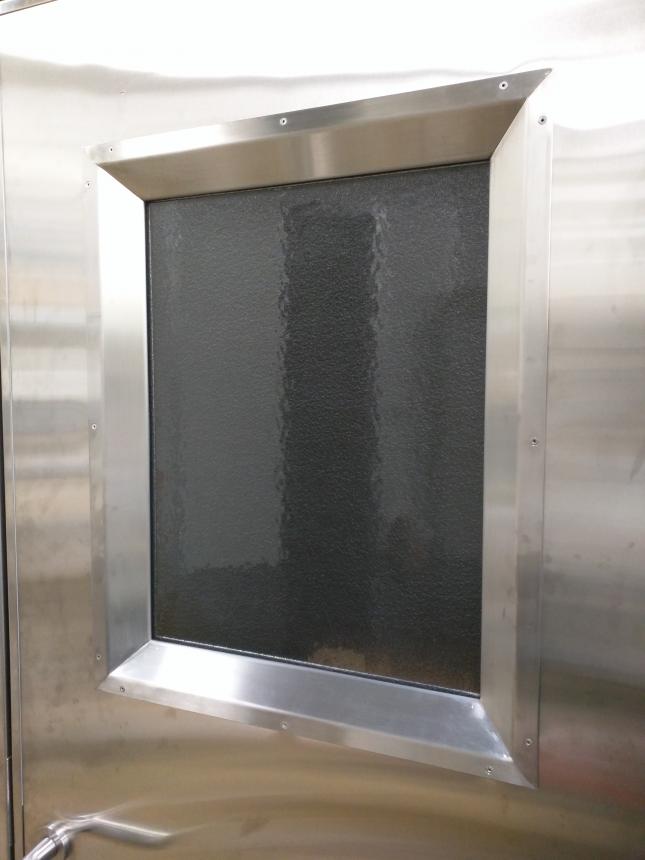

ステンレス折り曲げ枠のFIX窓です。耐候性が必要な場合や、50㎜を超える厚みの壁やドアに設置する場合に使用します。両側からの抑え枠で、フラット形状のF枠、階段状にり曲げたZ枠、テーパー形状のV枠を組み合わせて使用します。枠形状は、パネル厚や使用する部屋の状況に応じて使い分けが可能です。

■枠の両側は縁が切れており、温度差のある間仕切りにも使用可能
■コーナーは全て溶接済みで出荷するので施工が容易
■オプションで各種フィルム貼りにも対応

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

ハッチ部分を薄くすることで軽量化した簡易点検口です。取付け枠はフランジ付のアルミ形材で、パネル開口部の補強なしでの取付けが可能です。「一般仕様(Sタイプ)」と、透明樹脂板を使用した「透明仕様(Tタイプ)」の2種類があります。

■フランジがついているので、金属製パネルなら補強なしでの設置が可能
■フランジは表側、裏側で選択可能
■開閉機構は2種類から選択可能(壁付けのみ。)

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

【瞬間調光ガラス】
通常時は不透明なガラスですが、電源を入れると瞬間的に透明ガラスになります。不透明時はプロジェクターの投影スクリーンとして使用できるタイプもあります。他にも見学者用通路などの、透明・不透明を使い分ける必要がある間仕切りの窓にご利用いただけます。液晶シート入りの合わせガラスですから、ガラスが割れたときにも非常に飛び散りにくく、異物混入の可能性を排除したい食品工場などにもお使いいただけます。

【複層ガラス各種】
サンワイズではごく一般的なガラスや樹脂板のほかに、様々な複層ガラスも取り扱っています。
一般的なアルミスペーサーを使用した一般ペアのほか、樹脂スペーサーのHiペア、真空ガラス「スペーシア」を使った『Sxペア』やヒーター入りの『発熱ペア』など、社内で製作する複層ガラスをはじめ、ブラインドを内蔵した複層ガラス『ブラインド内蔵ペア』など、必要とされる用途に合った複層ガラスを提供致します。

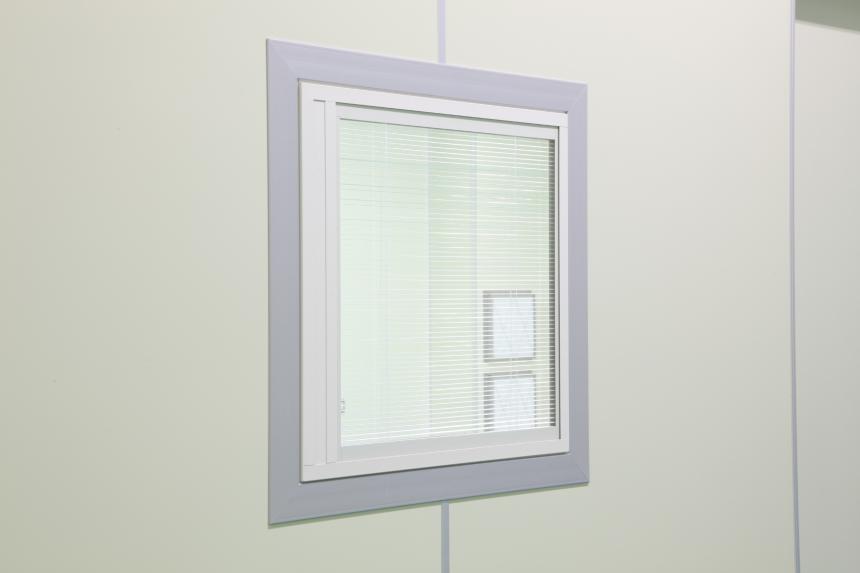

■ブラインド内蔵ペア
ブラインドが内蔵された複層ガラスです。操作器でスラット(羽根)の角度を調整して中が見えるようにしたり、目隠ししたりします。ブラインドは内蔵式なので埃がたまることもありません。複層ガラスとしての機能も持っていますので、温度差のある間仕切りにも使用できます。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

■アルミ引違い窓

サンワイズでは、様々なアルミサッシメーカーの引違い窓も取扱っています。アルミ製の引違い窓は、全て1mm単位でのオーダーが可能ですが、住宅サッシメーカーの引違い窓には規格寸法があります。規格寸法品は、非常にリーズナブルになっています。(規格寸法品以外は別途加工費がかかります。)パネルへの取付けは、開口周りに別途下地が必要です。

タイプA・・・パネルとのマッチングが良く、施工も簡単な引違い窓です。
タイプB・・・最も安価な引き違い窓です。枠の見込みは70mmで、枠の半分が室外側へ出っ張ります。
タイプC・・・パネルとのマッチングもよく、スマートに収まります。

■樹脂引違い窓

樹脂製の引違い窓です。シングルガラス、複層ガラスのいづれにも対応できます。全て1mm単位での指定が可能なオーダーメイドとなっています。枠の色は何種類かありますが、パネルとのマッチングも考えてご提案致します。

タイプD・・・パネルとの相性も良い樹脂製引違い窓です。樹脂製には珍しいライトグ
レー色をラインナップしています。
タイプE・・・タイプDと同じくパネルとマッチする樹脂製の引き違い窓です。シングルガラスとペアガラスのどちらでも使用できます。


お客様のニーズに最適な「窓」をお作りします!
お気軽にお問い合わせください。
