■ASRES/制振は一貫構造計算用の建物モデルに制振装置を組み込んだ建物の地震応答解析を行うプログラムです。一般の振動解析プログラムと異なり建物を弾性として制振装置のみ剛性の非線形、減衰を考慮した立体モデルによる振動解析を行うので、簡単に適切に制振構造の振動性状や制振効果を把握するこができます。ASCALがあれば一貫計算と振動解析を一連処理することができます。

■入力
基本操作は躯体入力プログラム「ASIN」や一貫構造計算プログラム「ASCAL」と同じです。
データファイルも共通なので既存データファイルを使用できます。

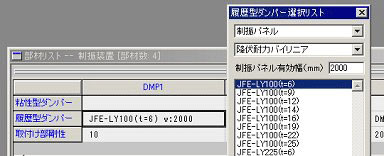

・制振装置の定義
既製品の型番から選択します。特性の直接入力も可能です。

・制振装置の配置
装置の配置は壁やブレースと同じように伏図、軸組図を用いて行います。


■計算
・基礎は固定、上部構造は弾性、制振装置のみ部材剛性の非線形、減衰を考慮します。
・上部構造の剛性評価は剛床仮定による剛性マトリクスにより評価します。
・振動解析モデルは各階3自由度(ねじれ考慮)の立体モデルです。
・解析はNewmarkのβ法で直接積分を行います。
・減衰は剛性比例型、質量比例型、Rayleigh型から選択します。
・地震波入力角度を指定することができます。

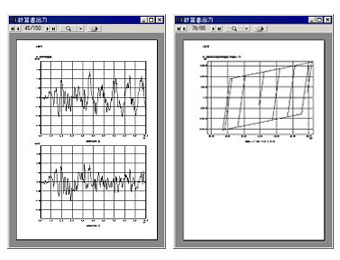

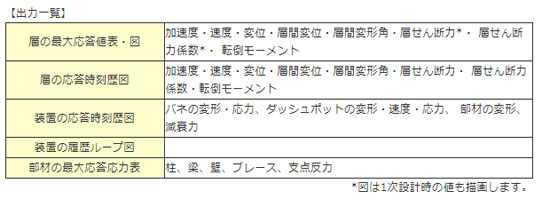

■出力
図や表を一括して出力します。出力した内容は印刷できます。





■ASRES/アニメーションはASRES/制振のオプション製品です。
Asresの振動解析結果を元に、「3D骨組み表示画面」「3Dグラフィックス表示画面」に表示されたモデルの揺れを再現することができます。
アニメーション出力は、3Dグラフィック表示された物件の揺れをムービーとして保存することが出来、出力されたムービーは単体のaviファイルとして保存されます。

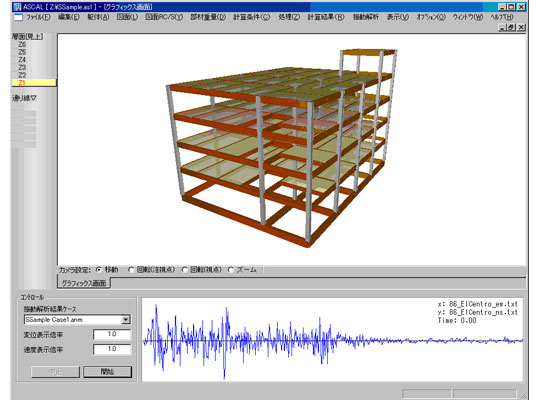

■振動コントロールバー

・Asresの振動解析結果リアルタイムに表示させます。
・振動アニメーション実行時の変位表示倍率を設定出来ます。
・振動アニメーション実行時の速度表示倍率を設定出来ます。
・振動波形、現在時間が表示されます。
・振動アニメーションの開始、中止、再開をコントロールできます。

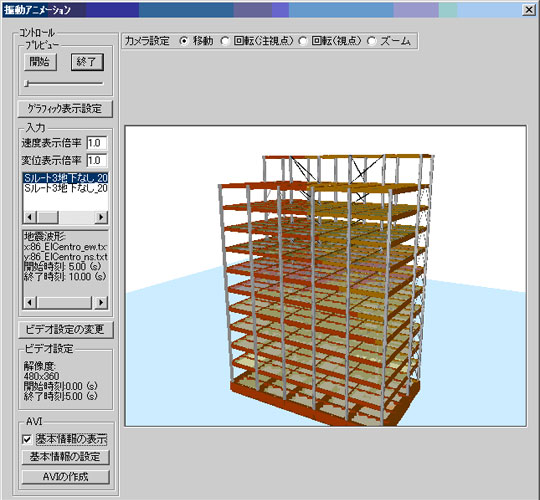

■Asresアニメーションの書き出し

・プレビューを見ながらデュレーションを設定できます。
・ASINのグラフィック表示設定同様に色、ワイヤーフレーム等表示を切り替えられます。
・速度表示倍率、 変位表示倍率を変更できます。
・解像度を自由に設定できます。
・AVI形式の動画データを作成します。
