チャックナット

住宅 店舗 内装 外装
異形棒鋼を加工せず普通ナットで締付ける事が出来る新技術!
■従来、異形棒鋼(以下、鉄筋と呼ぶ)と別部材を締結するには、鉄筋にネジ切り加工を施してナットで締め付けるのがほどんどでした。しかしそれでは本来の鉄筋の強度を多少なりとも毀損してしまうこと、現場での加工に時間と手間がかかるなどの問題があります。
■チャックナットは、異形棒鋼を加工することなく汎用ナットで締付けることが出来るようにした、画期的な製品です。

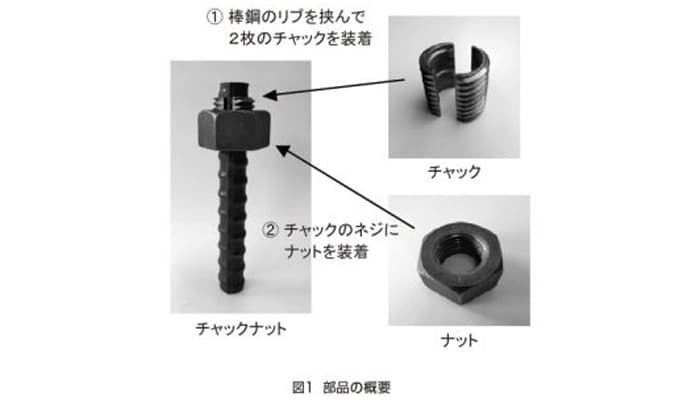

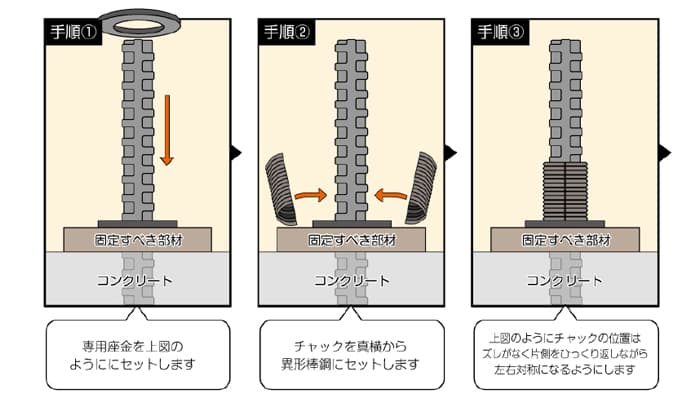

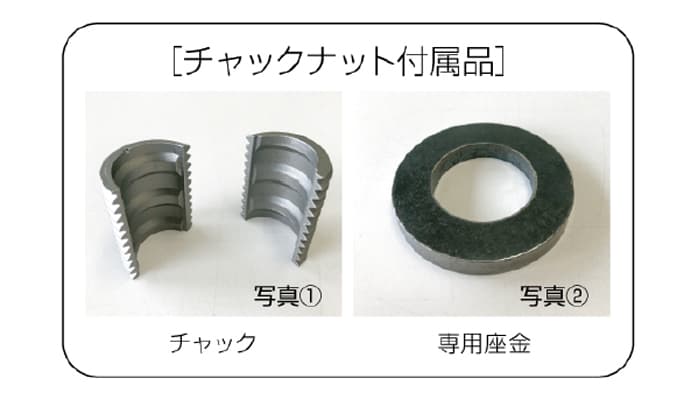

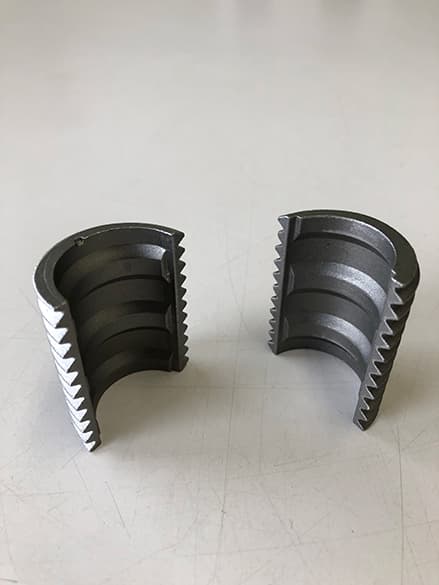

■仕組み:半円筒(円筒を縦に二分割した形状)の金属部材の内周面に一定間隔の周方向の突起部、外周面にねじ山を形成し、これを2個向かい合わせにして鉄筋を取り巻くように取り付け、その外周ネジ部にナットを装着。

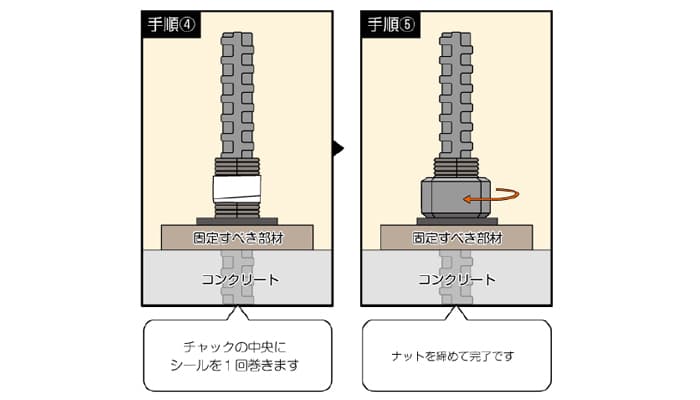

■ナットが固定すべき部材に突き当たった状態でナットを回転させようとすると、チャックがネジの力で上方に押し出され、チャック内周面の突起部と鉄筋の節が噛み合って固定されます。
■ラインナップ:D13、D16、D19、D22,D25、D29、D32
■ 画像をクリックでメーカーHPへ
■ 今すぐカタログを見る

株式会社ビスダックジャパンに問い合わせる

製品・施工画像

チャックナット チャックナット チャックナット チャックナット チャックナット チャックナット
