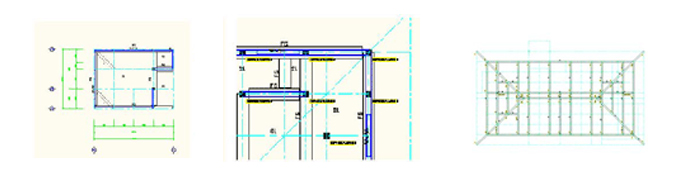

ASTIM/システムの構造図の自動作成機能は、入力した物件の伏図及び軸組図を、DXF形式(※1)で出力します。
部材種別単位での表示・非表示の切り替えにより、柱・壁伏図や梁伏図等の出力が可能です。
部材符号の表示を省略し、かわりに特記なしのコメントを表示可能(※2)です。
作図する範囲を通り芯で指定して作図(※3)することが可能です。接合部の接合金物名称を作図可能です。

※1 DXFのバージョンはR12。
※2 柱符号C1を省略し、かわりに「特記無き柱はC1とする。」等のコメントを配置可能。
※3 X4からX7、Y3からY5等、通り芯の範囲を指定して作図可能

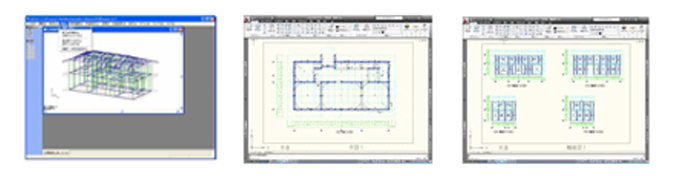

■構造図
伏図及び軸組図を、DXF形式で出力します。

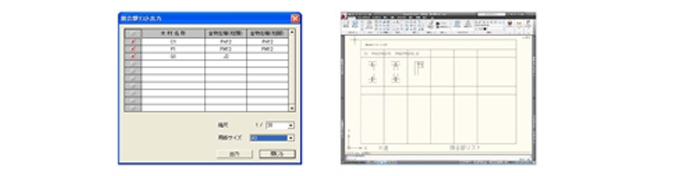

■接合部リスト
接合金物が設定されている木材の接合部リストをDXF形式で出力します。
※金物形状データは別途準備する必要があります。(DXF形式のバージョンR12)


■木材 接合金物の数量計算
符号、使用箇所、樹種、幅、背、長さにより集計し1本辺りの材積と総材積も表示。
長さは、ASTIMで入力配置された部材端間長さとし、両端部の延長寸法にも対応。
合板の総面積、接合金物使用箇所数、単材鉄骨も集計します。


▶ 「ASTIM(任意形状木造一貫構造計算プログラム)」の製品詳細はこちら
▶ 株式会社アークデータ研究所の製品一覧はこちら

※システムをご使用には、ASTIM/メイン製品「立体・壁フレーム」が必要です。
詳しくは、弊社までお問い合わせください。
